SWP系列水泵將生產材質和制造技術完美結合，具有極強的耐腐蝕性，并能夠在極端環境下安全可靠運行。 SWP系列水泵是一款單極，端吸、臥式離心泵，設計符合ISO 5199-2002標準的化學工業泵。泵的設計能確保泵體和電機中心之間的同心度，接觸水體的所有的部件都是耐腐蝕和非金屬的。
1. 符合歐洲D(zhuǎn)IN標準
2. 平滑的液壓通道提高泵的效率
3. 傾斜式葉輪提供了良好的容量和更高的效率
4. 錐型多邊葉輪，提高效率
5. 所有的過流配件均采用玻璃鋼材質，具有更強的抗腐蝕性
6. 貫穿外殼的螺栓確保所有O型密封圈完整密封
7. 整體軸套設計保護泵軸
8. 采用瑞典SKF軸承，功率大，使用壽命長
9. 結實的泵軸可最大限度地減少偏差，最大限度地延長密封件壽命。
10. 外部采用AISl-316L不銹鋼外裝式機械密封，具有極強的抗腐蝕性
11. 外部涂上熱固聚酯涂層，防止外部腐蝕。
12. 絕緣軸承安裝VFD電機調速，以防止軸承受到侵蝕。到侵蝕，安裝VFD電機調速，防止軸承磨損
13. IPX5防水標準
產品單張
產品說明書
產品型號

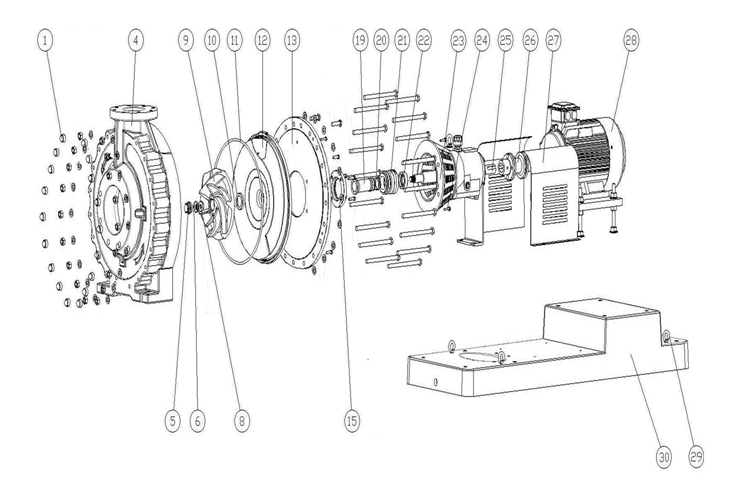

| SWP 海 水 泵 零 部 件 清 單 | |||
| Part List | |||
| 產品稱 | 頁數 | ||
| Product Name : SWP海水泵 | Page : 共 1 頁 | ||
| 產品編號 | 修改 | ||
| Product NO：88024121 88024122 | Revised : | ||
| 系列號 | 文件編號 | ||
| Series：SWP2000-4P、SWP2500-4P | File NO : | ||
| 項目 | 部件編號 | 部件名稱 | 數量 |
| Key NO | Part Number | Part Name | QTY |
| 1 | 112020011 | 螺母膠帽 | 18 |
| 4 | 420055516 | 8×6泵體 | 1 |
| 5 | 1460110 | 水葉螺帽 | 1 |
| 6 | 111030014 | 氟膠O形膠圈 | 1 |
| 8 | 112020034 | 水葉墊片 | 1 |
| 9 | 420365522 | SWP2000-4P水葉 | 1 |
| 420365523 | SWP2500-4P水葉 | 1 | |
| 10 | 111030015 | 氟膠圓形膠墊 | 1 |
| 11 | 111030016 | 氟膠O形膠圈 | 1 |
| 12 | 420205516 | 8×6法蘭 | 1 |
| 13 | 420205547 | 8×6框架法蘭 | 1 |
| 15 | 420205549 | 定位法蘭 | 1 |
| 19 | 113015516 | 軸套 | 1 |
| 20 | 111030017 | 氟膠O形膠圈 | 2 |
| 21 | 113005821 | 機械密封套件 | 1 |
| 22 | 112020033 | 定位環 | 1 |
| 23 | 3011414 | 支撐架 | 1 |
| 25 | 3011417 | 機軸 | 1 |
| 26 | 3041020 | 聯軸器 | 1 |
| 3041025 | 聯軸器 | 1 | |
| 27 | 3041022 | 防護罩 | 1 |
| 28 | 104035541 | SWP2000-4P電機 | 1 |
| 104035542 | SWP2500-4P電機 | 1 | |
| 29 | 3060025 | 吊環 | 4 |
| 30 | 420125895 | 8×6底座 | 1 |
